Каталог основан на присланной таблице и исправлен для обучения. Число 118 задаёт объём этой редакции; универсальная физическая периодичность не предполагается. Редакционные уточнения.

02 / 8 продуктов

8 продуктов

ENERGY

Поставка энергии

41 · We 46 · P 28 · U 63 · Xrms

Предмет права: Право на согласованный объём поставки либо денежное требование по её исполнению.
Кто платит: Покупатель по договору поставки.
Что подтвердить: Счётчик, точка учёта, интервал, направление потока, качество данных и акт приёмки.

W = Σ Pᵢ·Δtᵢ; платёж = Σ Wᵢ·cᵢ

Пример единицы: 1 кВт·ч в определённой точке и интервале. Право на поставку и денежное требование оформляются по своим основаниям.

SAVE

Подтверждённая экономия

41 · We 54 · Wloss 55 · η 46 · P

Предмет права: Денежное требование на договорную долю чистого подтверждённого эффекта.
Кто платит: Заказчик энергосервиса либо иная прямо обязанная сторона.
Что подтвердить: Скорректированная база, фактическое потребление, полезная функция, дополнительные затраты и неопределённость.

ΔW = Wбаза,скорр. − Wфакт; требование = доля × чистый эффект

Экономия рассчитывается сравнением. Прогноз модели и показание счётчика имеют разные доказательные роли.

FLEX

Гибкость и снижение пика

46 · P 38 · τ 64 · X̄68 · dX/dt

Предмет права: Право на платёж за доступность и/или выполненное изменение нагрузки по правилам программы.
Кто платит: Агрегатор, оператор рынка или заказчик по соответствующему договору.
Что подтвердить: Допуск объекта, команда, временные метки, профиль нагрузки, база, отклик и возврат нагрузки после события.

ΔPᵢ = Pбаза,ᵢ − Pфакт,ᵢ; приёмка по правилам программы

10 кВт на 2 часа означают 20 кВт·ч уменьшения потребления в окне события. Итоговая экономия за сутки зависит от последующего режима.

RESERVE

Резерв и доступная мощность

46 · P 41 · We 38 · τ 55 · η 83 · interrupt

Предмет права: Обязательство предоставить мощность в заданном месте, с оговорёнными сроком и скоростью включения.
Кто платит: Потребитель резерва или допущенный рыночный контрагент.
Что подтвердить: Испытание доступности, полезный запас энергии, заряд, температура, деградация, собственные нужды и сетевые ограничения.

Pдоступная ≤ min(Pпредел, Eполезная,AC / длительность)

Паспортные кВт батареи дополняются кВт·ч, временем реакции, состоянием заряда и ограничениями.

QUALITY

Качество питания

28 · U 47 · Q 48 · S 50 · PF 51 · cosφ 74 · U₂/U₁ 76 · THDu 81 · dip 83 · interrupt 86 · Pst / Plt

Предмет права: Услуга поддержания согласованных показателей с измеримой приёмкой и договорной ответственностью.
Кто платит: Заказчик услуги качества, если договор устанавливает платёж.
Что подтвердить: Параметры, пороги, статистика, место измерения, класс прибора и периоды недоступности.

Платёж = цена услуги ± поправка за исполнение

Снижение THD или повышение PF получает цену через договор. Процент улучшения не равен проценту экономии энергии.

GRID

Системная поддержка

56 · f 79 · Δf 80 · df/dt 97 · Zth 102 · Hsys 103 · Kf 104 · Rd 106 · SCR

Предмет права: Договорная услуга регулирования частоты, напряжения или иной согласованной поддержки сети.
Кто платит: Оператор или заказчик услуги в рамках действующего рынка либо договора.
Что подтвердить: Квалификация, испытания, телеметрия, характеристики регулятора и подтверждение выполненного отклика.

Pотклик = Kf × Δf; с учётом ограничений и правила знаков

Доступность услуги проверяется для конкретной сети. Сетевые коэффициенты помогают обосновать её техническую состоятельность.

ORIGIN

Происхождение энергии

41 · We

Предмет права: Право на признанный атрибут происхождения по правилам соответствующей системы сертификатов.
Кто платит: Покупатель атрибута по договору.
Что подтвердить: Реестр, установка, период выработки, уникальный номер сертификата, передача и погашение.

Объём атрибутов ≤ допустимая зарегистрированная выработка

Происхождение является дополнительным слоем данных к №41. Копия записи в токене сохраняет связь с исходным реестром и статусом погашения.

COMPUTE

Энергия для вычислений

46 · P 41 · We 55 · η 83 · interrupt

Предмет права: Услуга вычисления с определённым оборудованием, задачей, временем и качеством исполнения.
Кто платит: Заказчик вычислительной услуги.
Что подтвердить: Свободная мощность, энергия, охлаждение, связь, ускорители, загрузка и измеренный результат задачи.

Затраты энергии = мощность ИТ × PUE × часы × цена энергии

Перевод кВт в FLOPS требует конкретного оборудования, точности вычислений и режима. PUE задаёт границу энергопотребления инфраструктуры.

03 / Учебник

Учебник

1. Что именно становится активом

Токен фиксирует конкретное право: получить поставку, услугу, денежный платёж или разрешённое действие. Величина из таблицы описывает физическое основание этого права. Для каждого продукта нужны владелец, обязанная сторона, предмет исполнения, срок и правило приёмки.

Рабочая цепочка: объект → измерение → проверенный результат → договорное право → запись в применимой системе → расчёт. На каждом переходе сохраняются исходные данные и основание решения.

Удобная минимальная единица учёта: объект + точка + интервал + продукт + версия метода + идентификатор права. Для распределённой сети сохраняется прослеживаемость до каждого объекта.

2. Как читать карту

118 позиций составляют редакционный учебный каталог по мотивам присланного плаката. Это выбранный набор величин, констант и событий. Универсального конечного перечня «всех свойств электричества» нет; физическая периодичность здесь не утверждается.

A обозначает удобную количественную основу продукта: энергия, активная мощность и потери. B задаёт качество и условия услуги. C объясняет физику и измерение. Это учебная оценка пригодности, без утверждения о ликвидности или разрешённом выпуске.

Начните с №41, 46 и 54. Затем добавьте №28, 50, 55, 63, 68, 76 и 83. Остальные элементы открывайте по мере появления инженерного вопроса.

3. Единицы и границы

кВт описывает мощность, кВт·ч описывает энергию за время. Постоянная нагрузка 10 кВт за 3 часа потребляет 30 кВт·ч. Пиковая мощность требует указать окно усреднения: секундный максимум и получасовое среднее дают разные значения.

Для синусоидальной однофазной цепи P = UI cosφ, Q = UI sinφ, S = UI, где U и I действующие. В симметричной трёхфазной системе P = √3·Uлинейное·I·cosφ. При искажённых сигналах полный PF = P/S и cosφ основной гармоники могут различаться.

Граница определяет, какие потери и собственные нужды входят в расчёт. Заряд и отдача батареи измеряются раздельно; тепло и холод требуют собственных счётчиков и температурных условий. Величина [X] наследует единицу исходного сигнала.

4. Доказательства и сертификация

Паспорт измерения содержит тип и номер прибора, статус поверки или калибровки по применимым правилам, точку, схему подключения, часовой пояс, шаг записи, исходные данные и журнал изменений. Пропуски и замены данных отмечаются явно.

План измерения и верификации заранее задаёт базовую линию, поправки на погоду и загрузку, сохранение полезной функции, неопределённость и разбор споров. Модель интеллекта получает номер версии и область применимости. На новых режимах проверяется её точность. [S2]

Для качества питания согласуют метод измерения и приёмочные пределы. IEC 61000-4-30:2025 описывает методы измерения; пределы и обязательность применения выбираются по сети, договору и действующим нормам. Сертификация оборудования, проверка результата, регистрация права и учёт налога выполняют разные задачи. [S3]

5. Право, деньги и полный баланс

Сначала определяются право и обязанная сторона. Далее выбирается допустимая правовая форма, порядок перехода права и расчётная инфраструктура. Российские ЦФА могут включать денежные требования; выпуск связан с установленной информационной системой. Квалификация УЦП, гибридных прав и договорных требований проверяется отдельно на дату сделки. [S4]

В учёте разделяются физический объём, валовой эффект, расходы, налоговая база, резерв, признанное требование и полученные деньги. Для каждого показателя указываются сторона учёта, первичный документ, валюта и период. Общая налоговая ставка для всех энергетических токенов отсутствует.

Прогноз будущих поступлений раскрывается как прогноз. Текущая стоимость зависит от срока, риска, расходов и ставки дисконтирования. Перенос схемы в Сербию или другую страну требует местной правовой и налоговой проверки.

6. Совместимость продуктов

Один объект может давать несколько услуг. Для каждого интервала составляется бюджет мощности и энергии. Обязательства по резерву, управлению спросом, вычислениям и питанию собственной нагрузки должны одновременно укладываться в реальные ограничения.

Погашенный сертификат происхождения исключается из доступного остатка. Распределённая доля денежного требования сохраняет связь с исходным объёмом. Проверка пересечений охватывает объект, интервал, услугу, базовую линию и получателя экономического результата. [S7]

Снижение потребления на 10 кВт, передача этих 10 кВт вычислениям и обещание тех же 10 кВт резерва требуют расчёта совместимости. Доходы складываются только после проверки физического режима и правил соответствующих договоров.

04 / Практикум

Практикум

Все числа в практикуме условные. Формулы показывают логику расчёта; действующие тарифы и реальные выпуски здесь не заявляются.

Экономия холодильной установки

Условный месяц: скорректированная база 100 000 кВт·ч, факт 82 000 кВт·ч, согласованная стоимость 8 ₽/кВт·ч. Дополнительные расходы 24 000 ₽. Доля исполнителя 30% от эффекта после расходов. Температурная услуга сохранена.

Разбор

ΔW = 18 000 кВт·ч. Валовой эффект 144 000 ₽. После расходов 120 000 ₽. Договорная доля 36 000 ₽; заказчику остаётся 84 000 ₽. Налоги и резерв в этом примере не рассчитаны.

Выпуск опирается на договорное право и принятый расчёт. Все исходные данные и акт верификации входят в пакет доказательств.

Снижение нагрузки с возвратом

Нагрузка снижена на 10 кВт на 2 часа. После события установка потребила дополнительно 14 кВт·ч. Условная ставка за принятый событийный объём 5 ₽/кВт·ч. Плата за готовность отсутствует.

Разбор

Событийное снижение 20 кВт·ч; чистое изменение энергии за полный цикл 6 кВт·ч. При принятии всех 20 кВт·ч платёж равен 100 ₽. Это учебная формула, не действующий тариф DR.

Событийный объём, суточная экономия и рыночная выплата рассчитываются по разным правилам. Доступ к программе проверяется отдельно.

Сколько резерва даёт батарея

Полезная отдаваемая энергия на стороне AC после всех ограничений 90 кВт·ч. Предельная отдача 40 кВт. Заказчику нужны 3 часа непрерывной поддержки. Дополнительные потери уже включены в 90 кВт·ч.

Разбор

Допустимое обещание: min(40; 90/3) = 30 кВт на 3 часа. Для 40 кВт доступная длительность 2,25 часа.

Обязательство ограничено энергией, мощностью и фактическим состоянием. При падении заряда доступный объём пересчитывается.

Компенсация реактивной мощности

Синусоидальная нагрузка 100 кВт. Коэффициент мощности повышается с 0,80 до 0,95 при неизменной активной мощности.

Разбор

S уменьшается со 125 до 105,26 кВА. Q уменьшается с 75 до 32,87 квар; компенсация около 42,13 квар. Ток при том же напряжении падает на 15,79%.

Результат можно оформить как услугу компенсации. Денежную экономию определяют по фактическим потерям и условиям оплаты; снижение тока не означает равное снижение кВт·ч нагрузки.

Совместное использование 10 кВт

После модернизации на объекте высвободились 10 кВт. В тот же интервал вычислительная нагрузка занимает 8 кВт. Требуется ещё 5 кВт снижения общего потребления по внешней команде.

Разбор

Свободный остаток относительно исходной нагрузки составляет 2 кВт. Возможность обещать 5 кВт зависит от права и технической возможности ограничить вычисления минимум ещё на 3 кВт, а также от базы и правил программы.

До подтверждения совместимости объём 5 кВт остаётся проектным. Отдельно проверяются собственные нужды и охлаждение вычислений.

05 / Паспорт продукта

Паспорт продукта

Заполните эти десять полей до подготовки выпуска. Незавершённые поля показывают, какие доказательства ещё нужны.

Скачать PDF

Объект, собственник, оператор, точка и граница учёта.
Продукт, физическая единица, объём, интервал и часовой пояс.
Полезная функция, показатели качества, пределы и время реакции.
Приборы, исходные данные, поверка, методика и неопределённость.
Базовая линия и её версия, поправки, журнал команд и вмешательств.
Подписанное заключение проверяющего и порядок разрешения споров.
Носитель права, обязанная сторона, юрисдикция и договорное основание.
Формула платежа, цена или индекс, расходы, налоги и резерв.
Лимит выпуска, уникальный идентификатор, обременения и совместимость.
Передача права, срок исполнения, расчёт, погашение и действия при сбое.

Редакционные уточнения

Каталог основан на присланной таблице и исправлен для обучения. Число 118 задаёт объём этой редакции; универсальная физическая периодичность не предполагается.

Повторы номеров и одинаковых ячеек объединены. Нумерация 1-118 используется как адрес учебной карточки.
№11 закреплён за электрическим потенциалом φ; магнитный поток расположен в №26. №45 обозначен p(t), №46 обозначен P.
№71-73 обозначены X₁, X₂, X₀: единицы зависят от напряжения или тока. №78 уточнён как порядок гармоники h; амплитуда сохранена в №69.
Для событий №81-85 указаны величины, которыми их описывают. №103 обозначен Kf с единицей W/Hz. №105 явно привязан к модели exp(λc t).
Для №114-117 формулы и единицы разделены: S, Ω, Hz/V, Wb. №118 имеет значение около 1/137 и единицу 1.

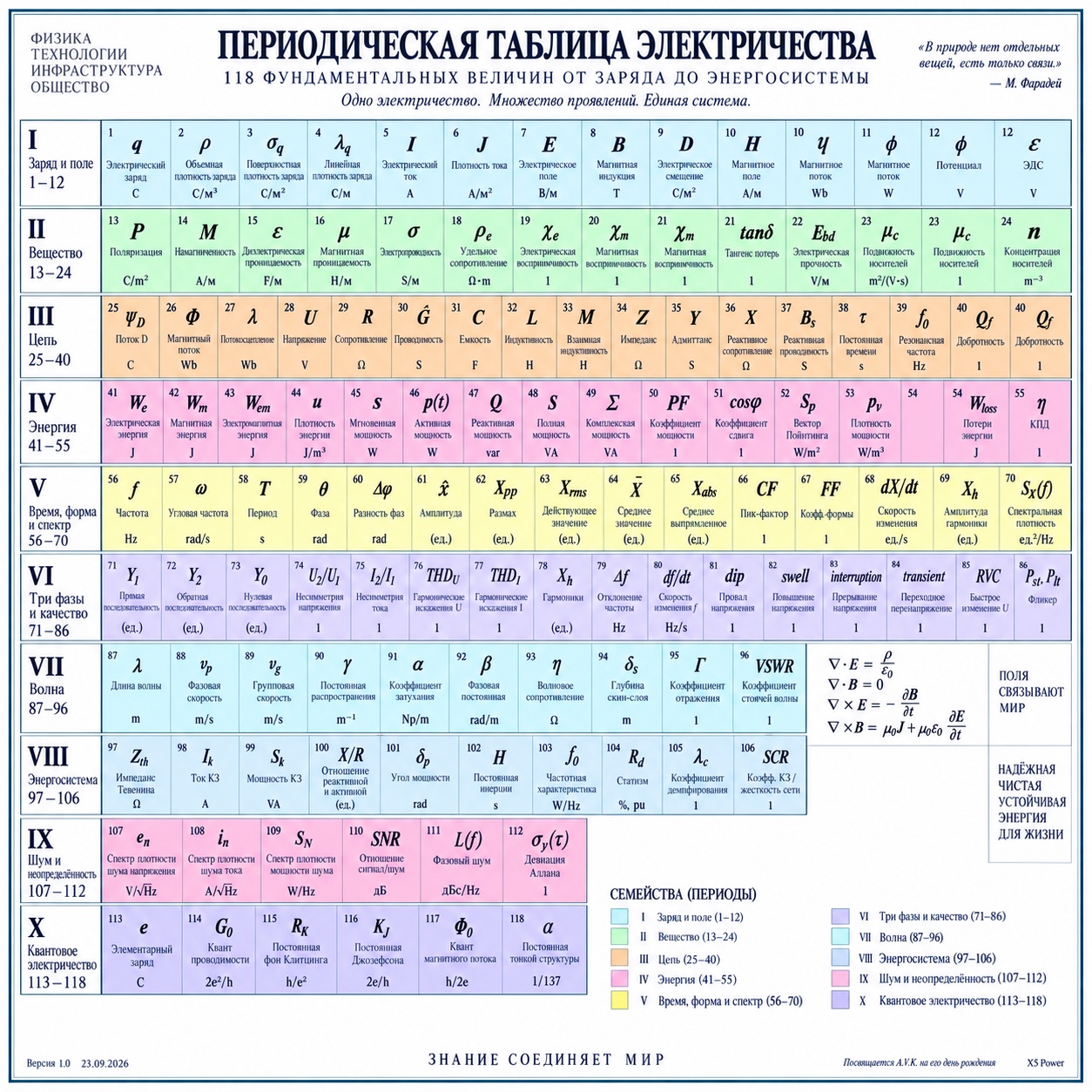

Исходный плакат · JPEG

06 / Источники

Источники

Официальные страницы и открытые учебные материалы. Проверены 23.09.2026. Классификация A/B/C и примеры являются редакционной разработкой XPower.

S1
BIPM · SI Brochure ↗
Единицы и их определения; 9-е издание, обновление 2026.
S2
EVO · Measurement & Verification ↗
Принцип определения экономии по сравнению с поправками.
S3
IEC 61000-4-30:2025 ↗
Методы измерения качества питания; официальная карточка, исправление 2026-07. Полный стандарт платный.
S4
Банк России · ЦФА и операторы ↗
Разъяснения о цифровых правах и инфраструктуре. Условия проверяются на дату выпуска.
S5
СО ЕЭС · Управление спросом ↗
Документы и материалы по российскому управлению спросом.
S6
PJM · Regulation Market ↗
Пример рынка услуг регулирования. Правила PJM не переносятся автоматически на другие рынки.
S7
AIB · Guarantees of Origin ↗
Правила участников реестров происхождения: получение, передача, погашение.
S8
NIST · Fundamental Physical Constants ↗
Фундаментальные константы и метрология; значения CODATA 2022.
S9
OpenStax · University Physics, Volume 2 ↗
Открытый учебник для дальнейшего изучения цепей переменного тока.

Каталог 118 элементов

1. q · Электрический заряд

C. Количество заряда; q = ∫I dt. Для энергии дополнительно нужно напряжение.

Нужна для инженерного расчёта или метрологии. Экономическую ценность связывают с услугой, оборудованием, лицензией или доказанным результатом.

2. ρ · Объёмная плотность заряда

C/m³. Заряд в единице объёма. Нужен для расчёта поля.

3. σq · Поверхностная плотность заряда

C/m². Заряд на единице поверхности проводника или диэлектрика.

4. λq · Линейная плотность заряда

C/m. Заряд на единице длины, удобный для модели длинного проводника.

5. I · Электрический ток

A. Скорость переноса заряда. Нагрев и предел нагрузки зависят от тока.

Помогает задать качество, ограничения или приёмку. Самостоятельный продукт появляется при наличии отдельной услуги и платёжного обязательства.

6. J · Плотность тока

A/m². Ток на единицу площади сечения; помогает оценить локальный нагрев.

7. E · Напряжённость электрического поля

V/m. Сила на единичный заряд. Применяется при расчёте изоляции.

8. B · Магнитная индукция

T. Описывает магнитное поле в двигателях и трансформаторах.

9. D · Электрическое смещение

C/m². Учитывает электрическое поле и поляризацию вещества.

10. H · Напряжённость магнитного поля

A/m. В линейной среде B = μH. Нужна для расчёта магнитных цепей.

11. φ · Электрический потенциал

V. Потенциальная энергия единицы заряда относительно выбранного уровня.

12. ℰ · Электродвижущая сила

V. Работа источника на единицу заряда; характеризует генератор или батарею.

13. Ppol · Поляризация

C/m². Электрический дипольный момент единицы объёма вещества.

14. Mmag · Намагниченность

A/m. Магнитный момент единицы объёма. Важна для сердечников.

15. ε · Диэлектрическая проницаемость

F/m. Отклик среды на электрическое поле; влияет на ёмкость.

16. μ · Магнитная проницаемость

H/m. Связь магнитной индукции и напряжённости поля в модели среды.

17. σ · Электропроводность

S/m. Способность материала проводить ток; в простой модели J = σE.

18. ρe · Удельное сопротивление

Ω·m. Величина, обратная проводимости материала; зависит от температуры.

19. χe · Электрическая восприимчивость

1. Безразмерный отклик поляризации на электрическое поле.

20. χm · Магнитная восприимчивость

1. Безразмерный отклик намагниченности на магнитное поле.

21. tanδ · Тангенс угла потерь

1. Характеризует потери в диэлектрике; помогает диагностировать изоляцию.

22. Ebd · Электрическая прочность

V/m. Поле, при котором возможен пробой при заданных условиях испытания.

23. μc · Подвижность носителей

m²/(V·s). Связь дрейфовой скорости носителя и электрического поля.

24. n · Концентрация носителей

m⁻³. Число свободных носителей в единице объёма.

25. ΨD · Поток электрического смещения

C. Поток D через поверхность; связан со свободным зарядом.

26. Φ · Магнитный поток

Wb. Интеграл магнитной индукции по поверхности.

27. λ · Потокосцепление

Wb. Сумма потоков, сцепленных с витками; определяет индуцированное напряжение.

28. U · Напряжение

V. Разность потенциалов; обязательная характеристика питания в точке поставки.

29. R · Сопротивление

Ω. При токе I омические потери мощности равны I²R.

30. G · Проводимость цепи

S. Обратная величина сопротивления для резистивного элемента: G = 1/R.

31. C · Электрическая ёмкость

F. Способность накапливать заряд. Энергия идеального конденсатора равна CU²/2.

32. L · Индуктивность

H. Связь тока и потокосцепления. Энергия линейной катушки равна LI²/2.

33. M · Взаимная индуктивность

H. Магнитная связь двух цепей, основа работы трансформатора.

34. Z · Импеданс

Ω. Комплексное сопротивление переменному току; включает активную и реактивную части.

35. Y · Адмиттанс

S. Обратная величина импеданса: Y = 1/Z.

36. X · Реактивное сопротивление

Ω. Мнимая часть импеданса; определяется ёмкостью и индуктивностью.

37. Bs · Реактивная проводимость

S. Мнимая часть адмиттанса; применяется для расчёта компенсации.

38. τ · Постоянная времени

s. Характерное время переходного процесса; влияет на скорость отклика.

39. f₀ · Резонансная частота

Hz. Частота резонанса; нужна для проверки фильтров и устойчивости режима.

40. Qf · Добротность

1. Характеризует потери и выраженность резонанса колебательной системы.

41. We · Электрическая энергия

J; kWh. Переданный за интервал объём энергии: W = ∫P dt; 1 кВт·ч = 3,6 МДж.

Из этой величины удобно получить объём поставки или подтверждённого эффекта. Для выпуска нужны договор, плательщик, методика и уникальный учёт права.

42. Wm · Магнитная энергия

J. Энергия магнитного поля, например в катушке.

43. Wem · Электромагнитная энергия

J. Энергия электрического и магнитного полей рассматриваемой области.

44. u · Плотность энергии

J/m³. Энергия в единице объёма; помогает описать поля и накопление.

45. p(t) · Мгновенная мощность

W. В однофазной цепи p(t) = u(t)i(t); для энергии требуется интегрирование.

46. P · Активная мощность

W; kW. Средняя за заданный интервал скорость передачи энергии.

47. Q · Реактивная мощность

var; kvar. Описывает обмен энергией с полями в режиме переменного тока.

48. S · Полная мощность

VA; kVA. В однофазной цепи S = Urms·Irms; определяет загрузку оборудования.

49. S̲ · Комплексная мощность

VA. В синусоидальном режиме S̲ = P + jQ; её модуль равен полной мощности.

50. PF · Коэффициент мощности

1. Отношение P/S. Учитывает влияние формы тока в принятом определении S.

51. cosφ · Коэффициент сдвига

1. Косинус сдвига основных гармоник напряжения и тока.

52. Sp · Вектор Пойнтинга

W/m². Плотность потока электромагнитной энергии; Sp = E × H.

53. pv · Объёмная плотность мощности

W/m³. Локальная скорость преобразования энергии; омический вклад равен J·E.

54. Wloss · Потери энергии

J; kWh. Энергия, потерянная внутри выбранной границы; снижение требует сравнимого баланса.

55. η · КПД

1; %. Отношение полезной выходной энергии к затраченной при заданной границе.

56. f · Частота

Hz. Число периодов в секунду; параметр режима и частотного регулирования.

57. ω · Угловая частота

rad/s. Скорость изменения фазы; ω = 2πf.

58. T · Период колебания

s. Продолжительность одного цикла: T = 1/f. Срок услуги задаётся отдельно.

59. θ · Фаза

rad. Положение внутри цикла относительно выбранной точки отсчёта.

60. Δφ · Разность фаз

rad. Взаимный сдвиг двух сигналов; важен для мощности и синхронизации.

61. X̂ · Амплитуда

[X]. Максимальное отклонение сигнала от принятого среднего уровня.

62. Xpp · Размах

[X]. Разность максимума и минимума сигнала.

63. Xrms · Действующее значение

[X]. Корень из среднего квадрата сигнала; нужен для тока и напряжения.

64. X̄ · Среднее значение

[X]. Среднее за указанное окно. Длина окна влияет на оценку пика.

65. Xabs · Среднее выпрямленное

[X]. Среднее абсолютного значения сигнала.

66. CF · Пик-фактор

1. Отношение пикового модуля к действующему значению; показывает острые пики.

67. FF · Коэффициент формы

1. Отношение действующего значения к среднему выпрямленному.

68. dX/dt · Скорость изменения

[X]/s. Для мощности показывает скорость набора или сброса нагрузки.

69. Xh · Амплитуда гармоники

[X]. Величина выбранной гармоники; используется в анализе качества.

70. SX(f) · Спектральная плотность

[X]²/Hz. Распределение среднего квадрата сигнала по частоте.

71. X₁ · Прямая последовательность

[X]. Симметричная трёхфазная составляющая нормального чередования фаз.

72. X₂ · Обратная последовательность

[X]. Составляющая с обратным чередованием; связана с несимметрией.

73. X₀ · Нулевая последовательность

[X]. Три совпадающие по фазе составляющие; важны для токов нейтрали.

74. U₂/U₁ · Несимметрия напряжения

1; %. Отношение обратной составляющей напряжения к прямой.

75. I₂/I₁ · Несимметрия тока

1; %. Отношение обратной составляющей тока к прямой.

76. THDu · Искажения напряжения

1; %. Суммарные гармонические искажения относительно выбранной базы.

77. THDi · Искажения тока

1; %. Искажения тока; пределы и диапазон гармоник фиксируют в методике.

78. h · Порядок гармоники

1. Номер частотной составляющей: fh = h·f₁. Амплитуда учтена в №69.

79. Δf · Отклонение частоты

Hz. Разность фактической и опорной частоты.

80. df/dt · Скорость изменения частоты

Hz/s. Показывает, как быстро меняется частота; требует заданного окна измерения.

81. dip · Провал напряжения

V; s. Событие со снижением напряжения; описывается глубиной и длительностью.

82. swell · Повышение напряжения

V; s. Событие повышения напряжения; нужны уровень, длительность и порог.

83. interrupt · Прерывание питания

s; count. Потеря питания по согласованному порогу; учитываются длительность и число событий.

84. transient · Переходное перенапряжение

V; s. Короткий переходный процесс; требуется достаточная полоса измерителя.

85. RVC · Быстрое изменение напряжения

%; s. Изменение уровня напряжения, определяемое выбранной методикой.

86. Pst / Plt · Фликер

1. Показатели кратковременной и длительной дозы мерцания освещения.

87. λw · Длина волны

m. Пространственный период волны; λw = vp/f.

88. vp · Фазовая скорость

m/s. Скорость перемещения точки постоянной фазы волны.

89. vg · Групповая скорость

m/s. Скорость огибающей узкополосного волнового пакета в применимой модели.

90. γ · Постоянная распространения

m⁻¹. Комплексный параметр γ = α + jβ: затухание и изменение фазы.

91. αatt · Коэффициент затухания

Np/m. Описывает уменьшение амплитуды вдоль линии распространения.

92. β · Фазовая постоянная

rad/m. Изменение фазы на единицу длины.

93. ηw · Волновое сопротивление

Ω. Отношение электрической и магнитной составляющих волны.

94. δs · Глубина скин-слоя

m. Характерная глубина проникновения переменного поля в проводник.

95. Γ · Коэффициент отражения

1. Отношение отражённой и падающей волн в заданной точке.

96. VSWR · Коэффициент стоячей волны

1. Отношение максимума к минимуму амплитуды стоячей волны.

97. Zth · Импеданс Тевенина

Ω. Эквивалентный импеданс сети в выбранной точке присоединения.

98. Ik · Ток короткого замыкания

A; kA. Расчётный ток аварийного режима; определяет требования к защите.

99. Sk · Мощность короткого замыкания

VA; MVA. Характеристика жёсткости сети в точке; не является доступной нагрузочной мощностью.

100. X/R · Отношение X/R

1. Соотношение реактивной и активной частей сетевого импеданса.

101. δp · Угол мощности

rad. Угловое положение, связанное с передачей мощности и устойчивостью.

102. Hsys · Постоянная инерции

s. Запас кинетической энергии, нормированный на номинальную мощность.

103. Kf · Частотная характеристика мощности

W/Hz. Крутизна изменения активной мощности при изменении частоты.

104. Rd · Статизм

1; %. Нормированная связь изменения частоты и мощности регулятора.

105. λc · Показатель затухания моды

s⁻¹. В модели exp(λc t) действительная часть задаёт затухание или рост.

106. SCR · Коэффициент короткого замыкания

1. Отношение мощности КЗ к принятой мощности преобразователя; показатель силы сети.

107. en · Спектр шума напряжения

V/√Hz. Амплитудная спектральная плотность шума напряжения измерительной цепи.

108. in · Спектр шума тока

A/√Hz. Амплитудная спектральная плотность шума тока.

109. SN · Спектр мощности шума

W/Hz. Мощность шума в единичной полосе частот.

110. SNR · Отношение сигнал/шум

dB. Показывает различимость полезного сигнала на фоне шума.

111. L(f) · Фазовый шум

dBc/Hz. Спектральная характеристика нестабильности фазы генератора.

112. σy(τ) · Девиация Аллана

1. Мера стабильности относительной частоты на разных временах усреднения.

113. e · Элементарный заряд

C. Фундаментальная константа: 1,602176634 × 10⁻¹⁹ Кл точно.

114. G₀ · Квант проводимости

S. Квантовая величина G₀ = 2e²/h; единица измерения сименс.

115. RK · Постоянная фон Клитцинга

Ω. RK = h/e²; используется в квантовых эталонах сопротивления.

116. KJ · Постоянная Джозефсона

Hz/V. KJ = 2e/h; связывает частоту и напряжение в эффекте Джозефсона.

117. Φ₀ · Квант магнитного потока

Wb. Φ₀ = h/(2e); основа сверхпроводящих измерительных приборов.

118. αfs · Постоянная тонкой структуры

1. Безразмерная константа электромагнитного взаимодействия, приблизительно 1/137.
